ROLAMENTO DE ESFERAS DE CONTATO ANGULAR 3204 ATN9 - SKF

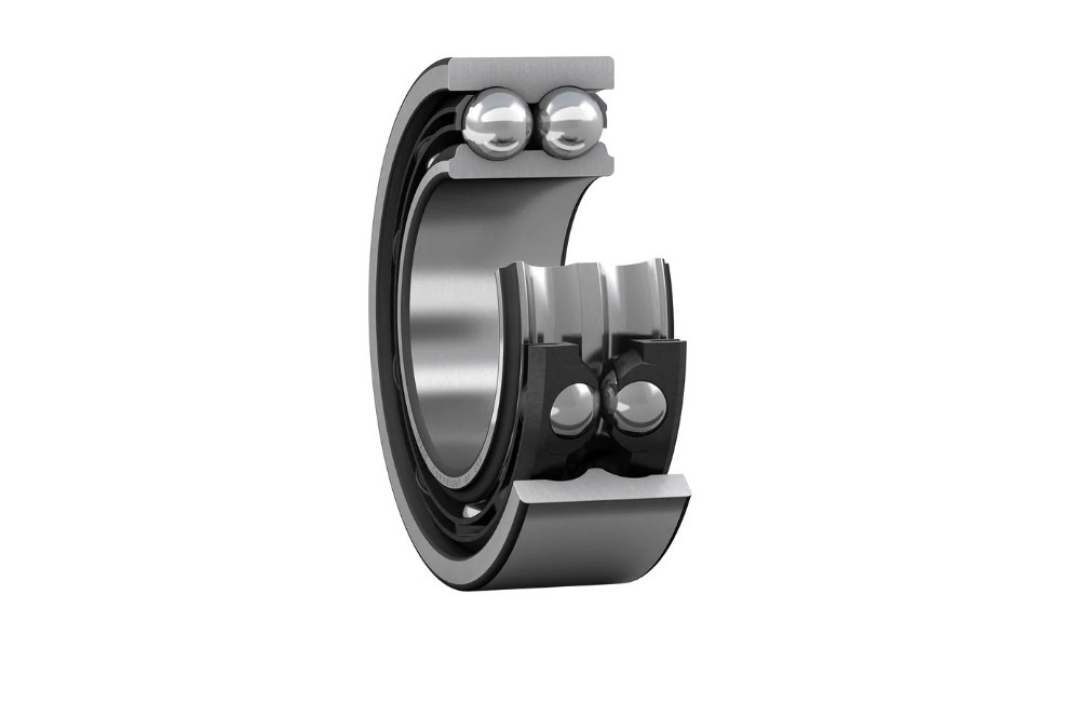

A IMAGEM PODE DIFERIR DO PRODUTO. CONSULTE A ESPECIFICAÇÃO TÉCNICA PARA OBTER DETALHES.

ROLAMENTO DE ESFERAS DE CONTATO ANGULAR DE DUAS CARREIRAS COM GAIOLA EM POLIAMIDA E FOLGA INTERNA NORMAL. OS ROLAMENTOS DE ESFERAS DE CONTATO ANGULAR DE DUAS CARREIRAS CORRESPONDEM, EM SEU MODELO E OPERAÇÃO, A UM PAR DE ROLAMENTOS DE ESFERAS DE CONTATO ANGULAR DE UMA CARREIRA DISPOSTOS EM O, EXIGINDO MENOS ESPAÇO AXIAL. ELES PODEM OPERAR EM VELOCIDADES MUITO ALTAS E SÃO MAIS ADEQUADOS QUE OS ROLAMENTOS RÍGIDOS DE ESFERAS PARA SUPORTAR GRANDES FORÇAS AXIAIS EM AMBAS AS DIREÇÕES.




CAPACIDADE DE ALTA VELOCIDADE
SUPORTA CARGAS RADIAIS RELATIVAMENTE ALTAS, ALTAS CARGAS AXIAIS EM AMBAS AS DIREÇÕES E MOMENTOS DE INCLINAÇÃO
ADEQUADO ONDE É NECESSÁRIO UM ARRANJO DE ROLAMENTOS RÍGIDO
REQUER MENOS ESPAÇO AXIAL DO QUE O PAR EQUIVALENTE DE ROLAMENTOS DE ESFERAS DE CONTATO ANGULAR DE UMA CARREIRA





MARCA: SKF
CÓDIGO DO PRODUTO: 3204 ATN9
GRUPO: ROLAMENTO DE ESFERAS DE CONTATO ANGULAR
NCM: 84821090
DIÂMETRO INTERNO:20MM
DIÂMETRO EXTERNO:47MM
LARGURA:20.6MM
PESO:0,16000KG
CÓDIGO DE BARRAS:7316577036520
IMAGEM MERAMENTE ILUSTRATIVA






DIMENSÕES




D

20 MM

DIÂMETRO DO FURO


D

47 MM

DIÂMETRO EXTERNO


B

20.6 MM

LARGURA


D2

˜27.7 MM

DIÂMETRO DO REBAIXO DO RESSALTO DO ANEL INTERNO


D2

˜40.9 MM

DIÂMETRO DO REBAIXO DO RESSALTO DO ANEL EXTERNO


R1,2

MIN.1 MM

DIMENSÃO DE CHANFRO DO ANEL INTERNO


A

28 MM

DISTÂNCIA DO(S) PONTO(S) DE PRESSÃO
